構造

曲柄式壓力機包括機身、橫置于機身下方的曲軸、兩端分別與曲軸和滑塊鉸接的雙連桿、位于連桿上方的滑塊、位于滑塊下方的工作臺板、位于機身下方外側并通過離合器與曲軸連接的飛輪、還包括滾珠導向裝置。本實用新型雙曲柄壓力機的滑塊和工作臺板的長度至少可容納六個沖壓工位，該雙曲柄壓力機的重心低，機身矮，降低了壓力機的制造成本，改善了現有的曲柄壓力機沖?？臻g的光線條件，有利于操作工操作，便于安裝和更換沖模，提高了現有的曲柄壓力機組的安全性?；瑝K的長度可以保證在一臺曲柄壓力機上完成沖孔、落料、多次拉伸等多道工序，用一臺雙曲柄壓力機可取代現有的兩臺曲柄壓力機，降低了設備成本。

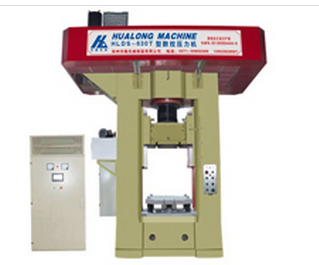

電動螺旋壓力機具有結構簡單、體積小、傳動鏈短、操作便捷、運行安全、維修工作量小的特點，電動螺旋壓力機打擊能量可準確設置，打擊力有顯示，可根據成型精度調節能量、打擊力，以減少模具的機械應力和熱接觸時間，延長模具壽命。 電動螺旋壓力機各有兩種傳遞形式：一種是經一級齒輪傳遞的電動螺旋壓力機，規格有0.4MN～80MN，另一種是直驅式電動螺旋壓力機，規格有0.16MN～16MN。壓力機機身剛性好，滑塊導向精度高，抗偏載能力強，可用于多工位模鍛，是一種新型節能環保壓力機。

工作原理

曲柄壓力機是一種最常用的冷沖壓設備，用作冷沖壓模具的工作平臺。其結構簡單，使用方便。在曲柄壓力機中，滑件安裝在曲柄軸上，由于曲柄軸的旋轉而在一定行程內豎直往復，并且向沖模沖壓工件以成形所需產品。過曲柄滑塊機構將電動機的旋轉運動轉換為滑塊的直線往復運動，對坯料進行成形加工的鍛壓機械。機械壓力機動作平穩,工作可靠,廣泛用于沖壓、擠壓、模鍛和粉末冶金等工藝。

電動螺旋壓力機結構簡單、緊湊，傳動鏈短，操作維修方便，檢修工作量很小，節約勞動力和維修費用，運行安全。可根據鍛件成形工藝，調整打擊力和打擊能量，鍛件成形精度高，模具應力小，模具使用壽命長。采用先進的電動機驅動電氣控制技術，壓力機工作時，不會對電網產生沖擊和影響其它設備的正常運行。
